ПРОДУКЦИЯ
- Замки ЗСГ производятся из стали 09Г2С, в строгом соответствии с ГОСТ, ISO и ТУ. Продукция относится к прокату повышенной прочности
- Поставка замков сопровождается необходимыми сертификатами и паспортами
- Длина профилей до 12 метров
- Ширина замкового соединения в сборе от 120 до 300 мм
- Свыше 30 000 тонн произведенных замков
- Более 100 реализованных и находящихся в работе проектов

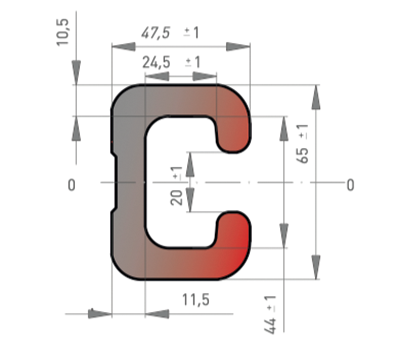

ЗАМОК-ОБОЙМА ЗСГ 1о-120
Масса |
Р обоймы =13,10 кг /п.м |
Длина профиля |
6,5 м |
Тип стали |
09Г2С |

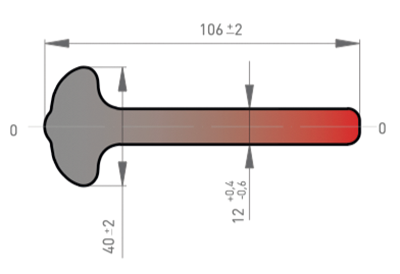

ЗАМОК-ГРЕБЕНЬ ЗСГ 1г-120
Масса |
Р гребня = 13,5 кг /п.м. |
Длина профиля |
6-12 м |
Тип стали |
09Г2С |

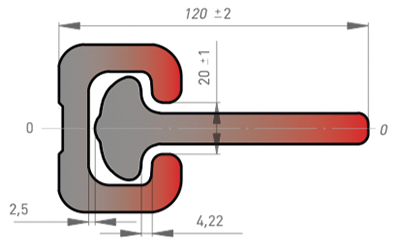

ЗАМКОВОЕ СОЕДИНЕНИЕ ЗСГ 1-120
Масса |
Р замка =26,60 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 387,4 |

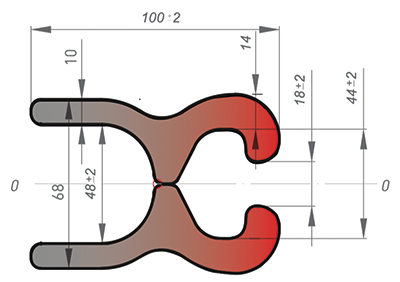

ЗАМОК-ОБОЙМА ЗСГ 1о-170
Масса |
Р обоймы = 25 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |

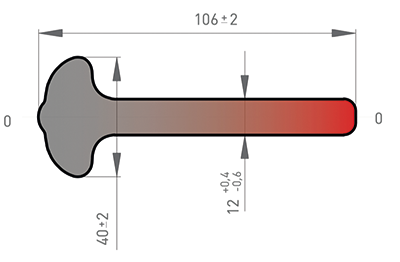

ЗАМОК-ГРЕБЕНЬ ЗСГ 1г-170
Масса |
Р гребня = 13,5 кг /п.м. |
Длина профиля |
6-12 м |
Тип стали |
09Г2С |

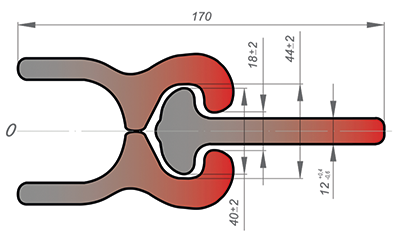

ЗАМКОВОЕ СОЕДИНЕНИЕ ЗСГ 1-170
Масса |
Р замка = 38,5 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 488,1 |
Модернизированный вариант замка ЗСГ1*

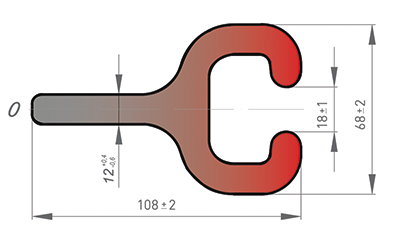

ЗАМОК-ОБОЙМА ЗСГ 1о-180
Масса |
Р обоймы = 20,3 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |

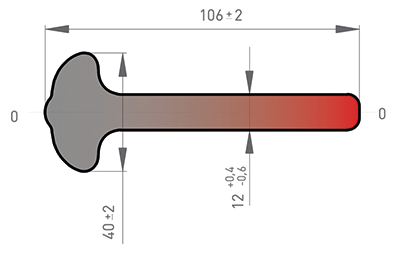

ЗАМОК-ГРЕБЕНЬ ЗСГ 1г-180
Масса |
Р гребня = 13,5 кг /п.м. |
Длина профиля |
6-12 м |
Тип стали |
09Г2С |

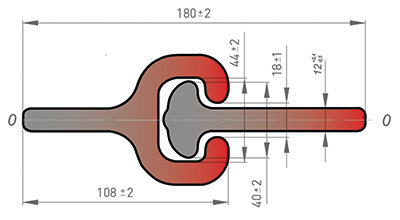

ЗАМКОВОЕ СОЕДИНЕНИЕ ЗСГ 1-180
Масса |
Р замка = 33,80 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 474,3 |

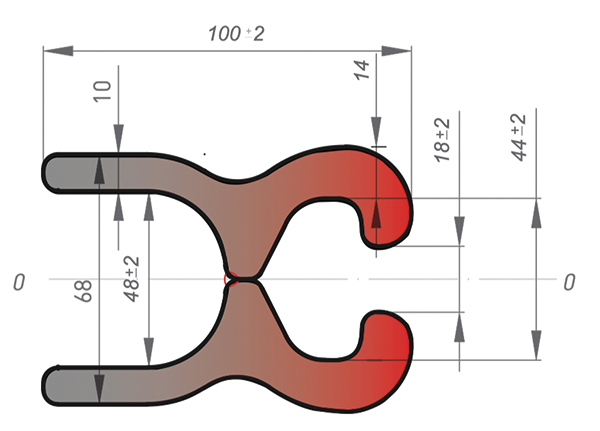

ЗАМОК-ОБОЙМА ЗСГ 1о-230
Масса |
Р обоймы = 25 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |

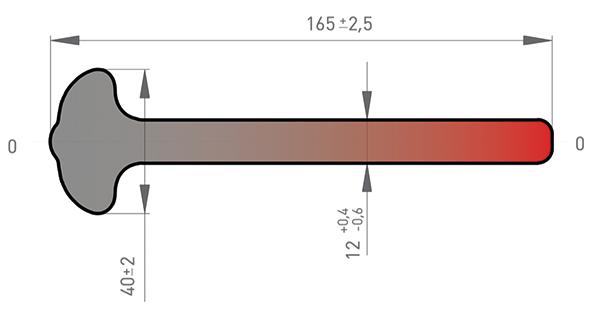

ЗАМОК-ГРЕБЕНЬ ЗСГ 1г-230
Масса |
Р гребня = 19,2 кг /п.м. |
Длина профиля |
6 м |
Тип стали |
09Г2С |

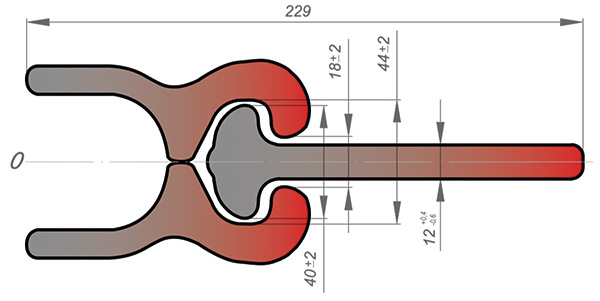

ЗАМКОВОЕ СОЕДИНЕНИЕ ЗСГ 1-230
Масса |
Р замка = 44,2 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 488,1 |

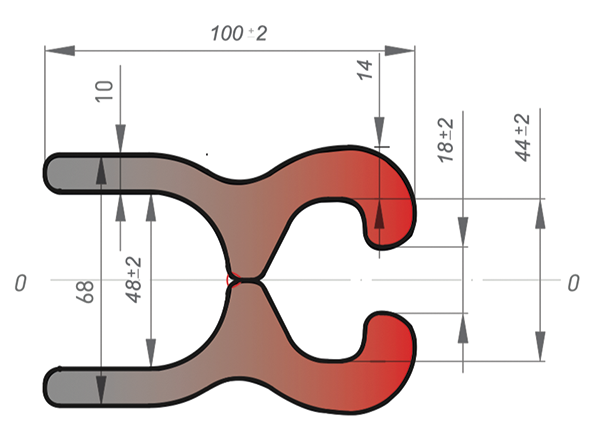

ЗАМОК-ОБОЙМА ЗСГ 1о-300
Масса |
Р обоймы = 25 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |

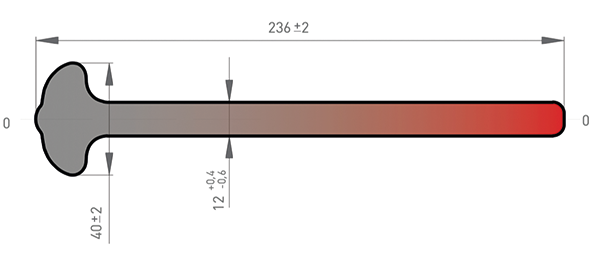

ЗАМОК-ГРЕБЕНЬ ЗСГ 1г-300
Масса |
Р гребня = 26,83 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |

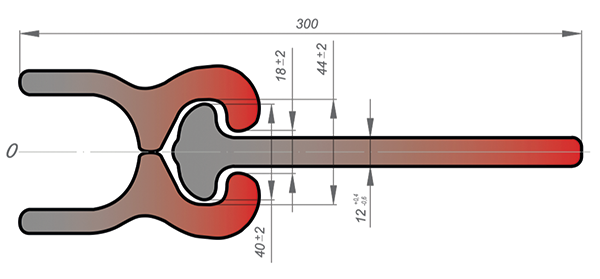

ЗАМКОВОЕ СОЕДИНЕНИЕ ЗСГ 1-300
Масса |
Р замка = 51,83 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 488,1 |
Рекомендуемая длина трубошпунта - не более 12 м.
Замковый профиль ЗП310 - 170
Масса |
Р замка = 15,77 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |
ЗАМКОВОЕ СОЕДИНЕНИЕ ЗП310 - 170
Масса |
Р замка = 31,54 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 422,4 |
Рекомендуемая длина трубошпунта - не более 12 м.

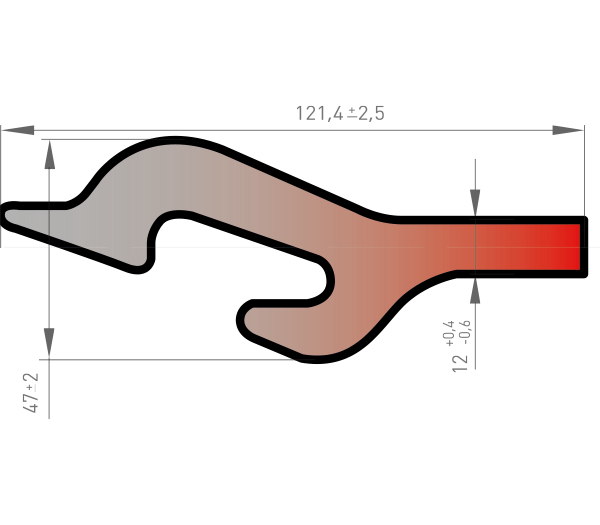

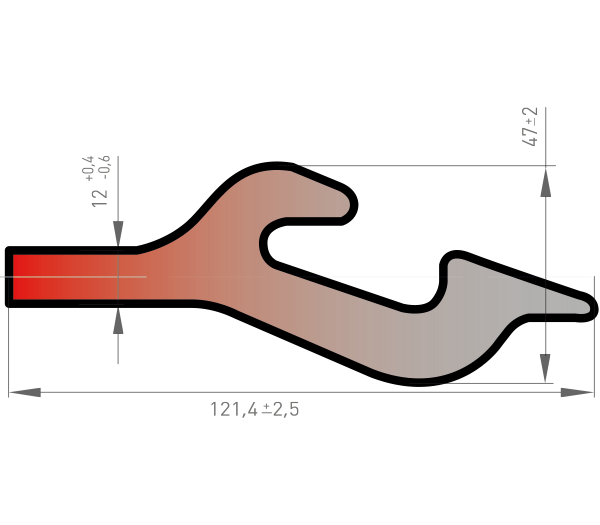

Замковый профиль ЗП310* - 180
Масса |
Р замка = 16,24 кг /п.м. |
Длина профиля |
12 м |
Тип стали |
09Г2С |
ЗАМКОВОЕ СОЕДИНЕНИЕ ЗП310* - 180
Масса |
Р замка = 32,48 кг /п.м |
Усилие на разрыв |
Р тс на п.м = 422,4 |

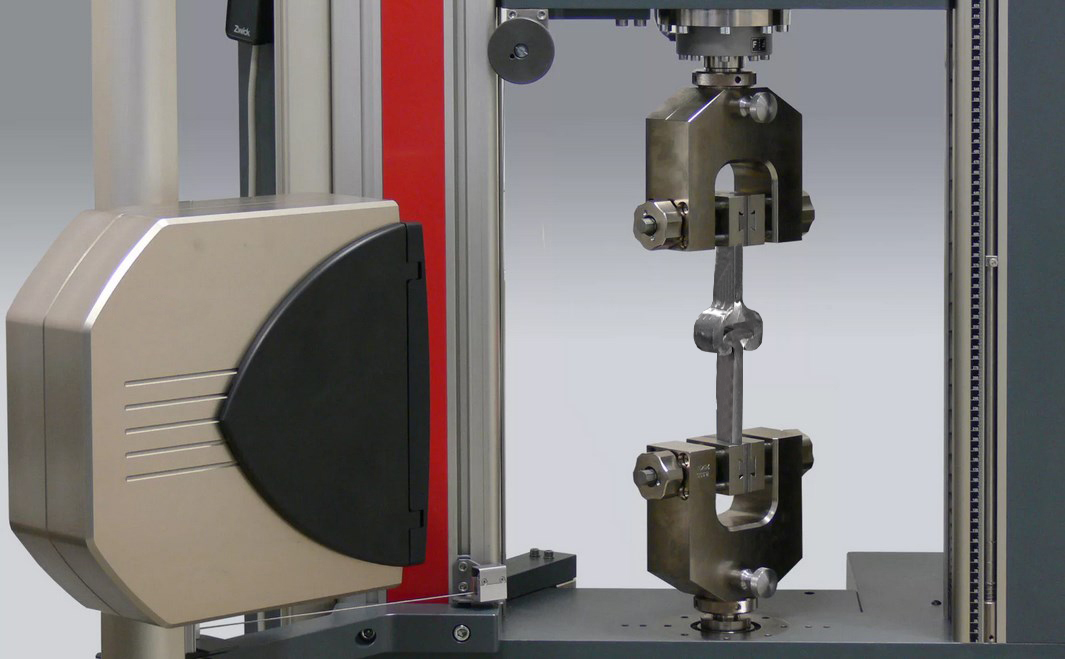

Замки успешно прошли испытания в испытательном центре и лаборатории ОАО «Научно-Исследовательский Институт Транспортного Строительства» (ЦНИИС).
Характеристики замковых соединений
по результатам испытаний (усилие на разрыв):
1. ЗСГ1 – 120, на 1 пм 387,4 тс
2. ЗСГ1 – 170, на 1 пм 488,1 тс
3. ЗСГ1 – 180, на 1 пм 474,3 тс
4. ЗСГ1 – 230, на 1 пм 488,1 тс
5. ЗСГ1 – 300, на 1 пм 488,1 тс
